Assurer une qualité supérieure grâce au contrôle optique expert

Dans les ateliers de production, les laboratoires pharmaceutiques ou les chaînes d’assemblage électronique, une erreur invisible à l’œil nu peut coûter des milliers d’euros, voire mettre des vies en danger. Le contrôle qualité optique est justement cette discipline qui rend visible l’invisible — une micro-fissure sur une pièce usinée, un défaut de soudure sur un circuit imprimé, une contamination dans un conditionnement alimentaire. Loin d’être une simple vérification visuelle, c’est un système rigoureux, outillé, normé, qui s’intègre au cœur des processus industriels les plus exigeants. Si vous êtes professionnel et que vous cherchez à maîtriser cet outil, notre rubrique dédiée à l’optique pour professionnels vous offre une base solide pour aller plus loin. Ce hub vous guidera à travers les méthodes, les instruments et les bonnes pratiques qui font la différence entre un produit acceptable et un produit véritablement irréprochable.

Contrôle qualité optique : comment il garantit la sécurité dans les industries agroalimentaire et pharmaceutique

Quand on parle de sécurité alimentaire ou de conformité pharmaceutique, la marge d’erreur est proche de zéro. Un comprimé mal dosé, un emballage fissuré, une particule étrangère dans une solution injectable — les conséquences peuvent être dramatiques. Le contrôle qualité optique joue ici un rôle de sentinelle. Il permet de détecter, à chaque étape de la production, les anomalies que les procédés automatisés peuvent générer sans s’en apercevoir.

Dans l’agroalimentaire, les systèmes de vision industrielle analysent en temps réel la forme, la couleur et l’intégrité des produits sur la ligne. Imaginez une ligne de conditionnement de capsules de café : chaque capsule doit présenter un opercule parfaitement soudé, sans déformation, sans corps étranger visible. Un système optique correctement paramétré éjecte automatiquement toute capsule non conforme en quelques millisecondes. Sans cela, c’est le consommateur qui découvre le défaut — et c’est déjà trop tard.

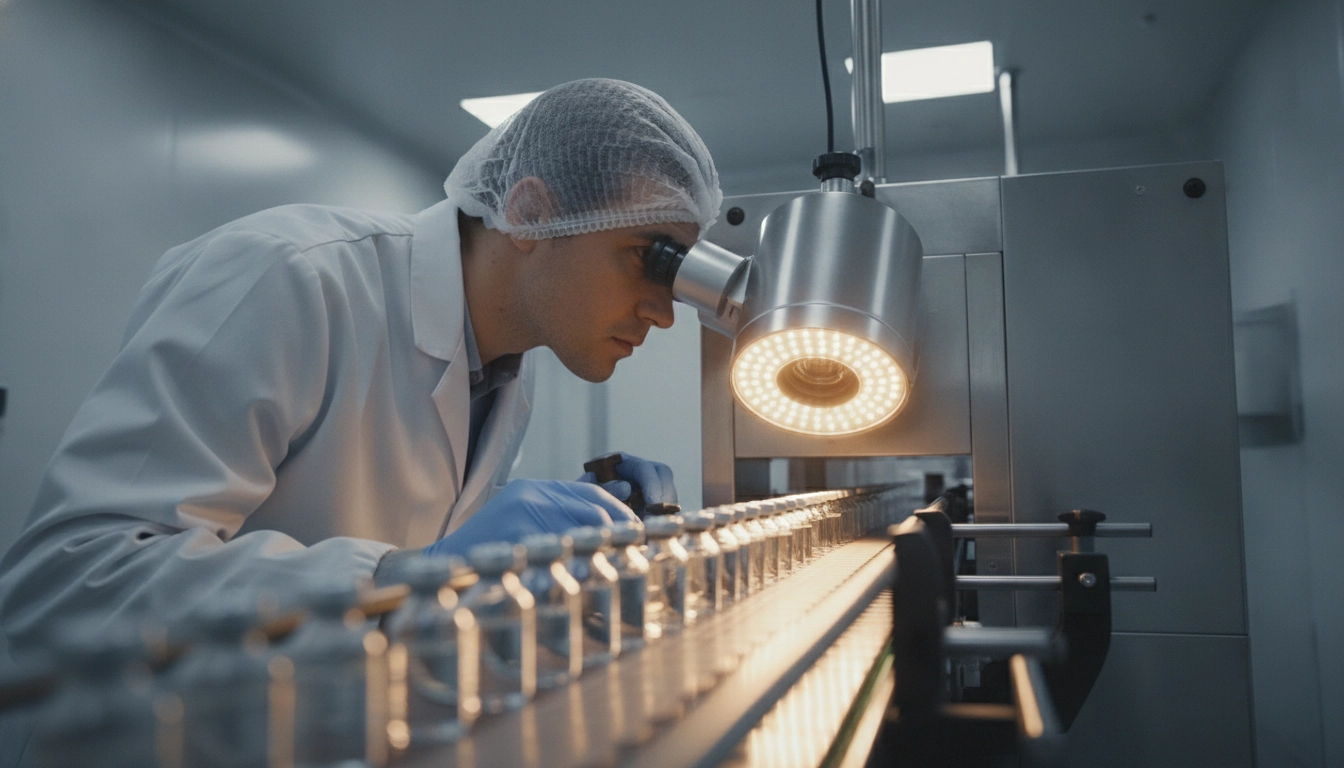

Dans l’industrie pharmaceutique, les exigences sont encore plus strictes. Les applications du contrôle qualité optique dans le secteur pharma et agroalimentaire couvrent l’inspection des ampoules, des flacons, des comprimés et des blisters. Les systèmes utilisent des caméras haute résolution couplées à des éclairages structurés pour révéler des défauts de quelques microns. La norme ICH Q10 et les bonnes pratiques de fabrication (BPF) imposent une traçabilité complète de ces contrôles.

L’erreur la plus courante ? Se reposer uniquement sur l’œil humain pour des cadences élevées. Un opérateur fatigué après quatre heures de travail continu laisse passer en moyenne 30 % des défauts détectables. L’outil optique, lui, ne se fatigue pas. La combinaison entre inspection automatisée et vérification humaine ponctuelle reste la stratégie la plus robuste. Pensez aussi à calibrer vos systèmes régulièrement — un capteur mal étalonné est pire qu’un capteur absent.

Normes et standards du contrôle qualité par optique de précision : le guide complet pour maîtriser les exigences industrielles

Naviguer dans le maquis des normes industrielles peut décourager les plus aguerris. Pourtant, maîtriser ces référentiels, c’est maîtriser les règles du jeu. Le contrôle qualité optique s’appuie sur un ensemble de normes internationales qui définissent les méthodes d’inspection, les critères d’acceptation et les conditions de mesure. Les ignorer, c’est s’exposer à des non-conformités, des litiges ou des rappels de produits coûteux.

La norme ISO 10110, par exemple, fixe les règles d’indication des tolérances pour les éléments optiques. Elle couvre les défauts de surface (rayures, piqûres), les bulles dans le verre et les erreurs de forme. L’ISO 9001 encadre le système de management de la qualité dans son ensemble, tandis que des normes sectorielles comme la MIL-PRF-13830B s’appliquent aux optiques militaires. Pour le secteur médical, c’est la norme ISO 13485 qui prime.

Concrètement, mettre en conformité un atelier de contrôle optique demande plusieurs étapes. D’abord, identifier les normes applicables à votre secteur et à votre type de pièces. Ensuite, définir vos critères d’acceptation et de rejet en termes clairs et mesurables. Documenter chaque procédure d’inspection, former les opérateurs, mettre en place un système d’étalonnage régulier des instruments. Les ressources de la Société Française d’Optique constituent une référence précieuse pour se tenir informé des évolutions normatives dans ce domaine.

Un piège classique : confondre tolérance dimensionnelle et tolérance optique. Une pièce peut être géométriquement conforme et présenter des défauts de surface rédhibitoires pour une application optique. Il faut donc traiter ces deux aspects séparément, avec des outils adaptés à chacun. Retrouvez le détail des normes et standards du contrôle qualité optique de précision pour bâtir un référentiel solide dans votre organisation.

Enfin, pensez à la traçabilité. Chaque mesure, chaque décision d’acceptation ou de rejet doit être consignée. En cas d’audit ou de litige, c’est cette documentation qui vous protège. Un logiciel de gestion de la qualité (QMS) connecté à vos instruments optiques automatise cette tâche et réduit considérablement le risque d’erreur humaine.

Pourquoi une loupe binoculaire est indispensable pour le contrôle qualité des soudures électroniques

L’électronique moderne est une affaire de détails infimes. Sur une carte mère de smartphone, les composants CMS (composants montés en surface) mesurent parfois moins d’un millimètre. Inspecter la qualité d’une soudure sur ces composants à l’œil nu ? Mission impossible. La loupe binoculaire est l’outil qui change tout.

Elle offre une vision en relief, en trois dimensions, avec un grossissement ajustable — généralement de 7x à 45x pour les modèles industriels. Cette profondeur de champ est cruciale : elle permet à l’opérateur de suivre le contour d’un joint de soudure, de détecter un pont de soudure (court-circuit potentiel) ou une soudure froide (mauvaise cohésion) sans déplacer la carte. Imaginez devoir inspecter 500 cartes par jour : sans loupe binoculaire, vous êtes aveugle.

La bonne pratique consiste à coupler la loupe à un éclairage annulaire LED intégré, qui élimine les ombres parasites et révèle les anomalies de surface. Certains modèles intègrent une caméra pour archiver les images des défauts détectés, ce qui facilite l’analyse des causes et la communication avec les fournisseurs. Découvrez pourquoi la loupe binoculaire est l’outil clé pour l’inspection des soudures électroniques et comment la choisir selon vos contraintes de production.

L’erreur à éviter absolument : choisir un grossissement trop élevé. Au-delà de 40x, le champ de vision se réduit tellement que l’inspection devient lente et fastidieuse. Pour la plupart des applications de soudure, un grossissement entre 10x et 20x offre le meilleur compromis entre détail et efficacité.

Quel grossissement choisir pour détecter efficacement les défauts de surface sur les pièces métalliques

Le grossissement, c’est le premier paramètre que les débutants regardent — et souvent le seul. Erreur. Le grossissement optimal dépend de la taille des défauts à détecter, de la surface à couvrir et des conditions d’utilisation. Pour les pièces métalliques usinées, la réponse n’est jamais universelle.

Pour détecter des rayures macroscopiques ou des ébavurages insuffisants, un grossissement de 5x à 10x suffit généralement. Pour identifier des micro-fissures, des porosités ou des inclusions dans un alliage, il faut monter à 20x-50x, voire plus. En métallographie, les microscopes métallographiques travaillent à des grossissements de 100x à 1000x pour analyser la structure cristalline des matériaux.

Un exemple concret : un sous-traitant aéronautique inspecte des aubes de turbine après usinage. Les tolérances imposées par le donneur d’ordres exigent l’absence de toute rayure supérieure à 0,1 mm. À 10x, une telle rayure est clairement visible. À 5x, elle peut passer inaperçue. Choisir le bon grossissement, c’est calibrer son outil sur le défaut critique le plus petit à détecter. Pour approfondir ce sujet, consultez notre guide sur le choix du grossissement optimal pour l’inspection des défauts de surface métalliques.

Comment l’optique de précision révolutionne le contrôle qualité dans l’industrie textile

L’industrie textile n’est pas la première à laquelle on pense quand on évoque le contrôle qualité optique — et pourtant. Les défauts de tissage, les irrégularités de trame, les variations de densité de fil : tout cela a un impact direct sur la résistance, l’aspect et la valeur commerciale d’un tissu. L’œil humain, même expert, atteint vite ses limites.

La loupe compte-fils est l’instrument traditionnel du textile : simple, portable, efficace pour compter les fils par centimètre et détecter les défauts grossiers. Mais les exigences actuelles vont plus loin. Les systèmes d’inspection optique automatisés analysent le tissu en défilement continu, à des vitesses de plusieurs mètres par minute, et détectent des anomalies invisibles à l’œil nu comme des variations d’épaisseur de fil ou des défauts de teinture localisés.

Pour les fabricants de textiles techniques (pare-balles, textiles médicaux, géotextiles), la rigueur du contrôle optique est une question de certification et parfois de sécurité. Une armure kevlar mal tissée, c’est un gilet pare-balles défaillant. L’optique de précision permet ici d’objectiver un contrôle qui était historiquement subjectif. Explorez comment l’optique de précision transforme le contrôle qualité dans le secteur textile et quels outils adopter selon votre production.

Microscope stéréoscopique ou loupe grossissante : lequel choisir pour une inspection industrielle vraiment efficace

La question revient souvent dans les ateliers : microscope stéréoscopique ou loupe grossissante ? Les deux instruments servent à grossir, mais leur utilisation optimale diffère radicalement. Faire le mauvais choix, c’est investir dans un outil inadapté — et gaspiller du temps et de l’argent.

La loupe grossissante (simple ou binoculaire montée) convient parfaitement pour des inspections rapides, des opérations de routine, des postes de travail où la pièce doit être manipulée sous l’instrument. Elle est légère, robuste, souvent portable. Son grossissement est généralement limité à 20x-30x. Pour des contrôles de premier niveau, c’est souvent suffisant.

Le microscope stéréoscopique, lui, offre une vision en relief à des grossissements supérieurs (jusqu’à 45x-180x selon les modèles), une meilleure résolution optique et une distance de travail confortable. Il est idéal pour l’inspection de pièces complexes, la microélectronique, la bijouterie de précision ou la restauration. Son coût est plus élevé et son encombrement plus important. Avant de trancher, lisez notre comparatif détaillé entre microscope stéréoscopique et loupe grossissante pour l’inspection industrielle — vous y trouverez une grille de décision selon votre usage.

Un conseil pratique : avant d’acheter, demandez une démonstration avec vos propres pièces. La théorie ne remplace pas le test terrain. Un instrument parfait sur le papier peut se révéler inadapté à votre ergonomie de poste ou à votre type de défauts.

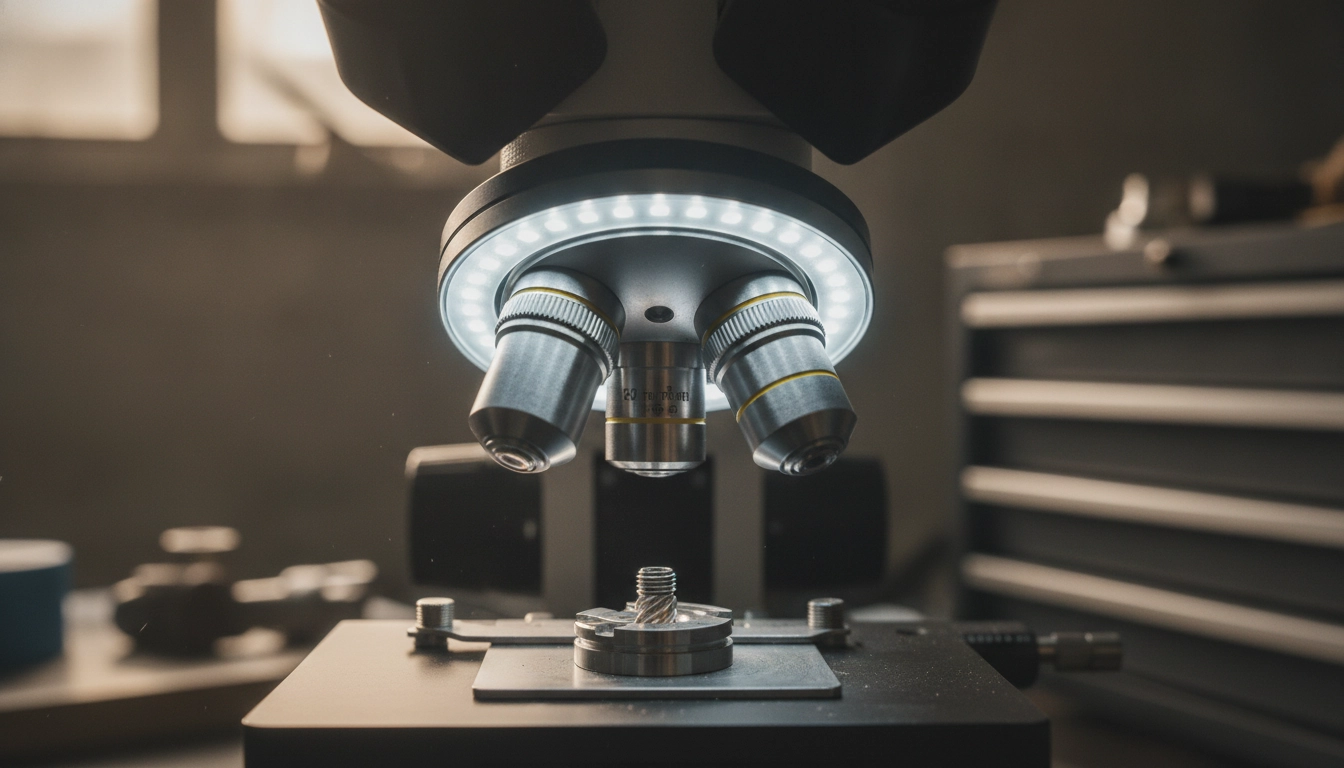

L’éclairage annulaire LED : le rôle essentiel de la lumière dans un contrôle qualité optique fiable

Peu de professionnels réalisent à quel point l’éclairage conditionne la qualité d’une inspection optique. Vous pouvez avoir la meilleure loupe du marché : mal éclairée, elle vous fera passer à côté de défauts évidents. L’éclairage annulaire LED est probablement l’accessoire le plus sous-estimé — et le plus impactant — du contrôle qualité visuel.

Son principe est simple : une couronne de LEDs disposée autour de l’objectif projette une lumière homogène, sans ombre, directement sur la surface inspectée. Résultat : les reliefs, les rayures, les variations de texture deviennent immédiatement visibles. Comparez avec un éclairage latéral standard : les ombres masquent les défauts peu profonds et créent des illusions qui piègent l’opérateur.

Les éclairages annulaires LED modernes proposent des teintes réglables (lumière froide, chaude, lumière rasante) et une intensité variable. Pour inspecter des surfaces réfléchissantes comme des pièces chromées ou des miroirs optiques, la lumière polarisée annulaire est une solution redoutable : elle élimine les reflets parasites sans atténuer la résolution. Découvrez le rôle précis de l’éclairage annulaire LED dans un contrôle qualité optique fiable et comment paramétrer votre poste d’inspection pour des résultats optimaux.

Erreur courante : utiliser un éclairage de bureau généraliste pour des inspections optiques. La température de couleur, l’angle d’incidence et l’intensité doivent être adaptés au type de matériau et au type de défaut recherché. Un investissement de quelques dizaines d’euros dans un bon éclairage peut faire autant de différence qu’un objectif à 500 euros.

Comment mettre en place un contrôle qualité visuel puissant et structuré dans un atelier de production

Mettre en place un contrôle qualité optique structuré dans un atelier, ce n’est pas simplement poser une loupe sur un établi. C’est construire un système. Un système qui définit qui contrôle quoi, quand, avec quel outil, selon quel critère, et comment les résultats sont enregistrés.

La première étape, souvent négligée, est l’analyse des risques. Quels sont les défauts critiques susceptibles d’affecter la sécurité ou la conformité du produit final ? Quels sont les défauts majeurs qui impactent la fonction, et les défauts mineurs qui n’affectent que l’esthétique ? Cette hiérarchie détermine l’intensité du contrôle à chaque étape. Inutile d’inspecter au microscope des pièces dont les tolérances admettent une variation de plusieurs millimètres.

Ensuite, définissez vos postes de contrôle. En entrée de matière, en cours de production, en fin de ligne. Chaque poste doit être équipé des instruments adaptés, correctement étalonnés, dans des conditions d’éclairage standardisées. Former les opérateurs est une étape incontournable : un bon outil mal utilisé est un outil inutile. Des grilles de contrôle visuelles, avec des photos de référence des défauts acceptables et rédhibitoires, accélèrent l’apprentissage et réduisent la subjectivité. Pour construire votre système pas à pas, notre guide sur la mise en place d’un contrôle qualité visuel en atelier de production vous donnera toutes les clés.

Mesurez régulièrement l’efficacité de votre système. Le taux de défauts en sortie de ligne, le taux de retours clients, le coût de la non-qualité : ces indicateurs vous diront si votre contrôle optique remplit vraiment son rôle ou s’il ne fait que donner bonne conscience.

7 outils optiques de grossissement indispensables pour le contrôle qualité dans les grands secteurs industriels

Le marché de l’optique industrielle propose une gamme d’outils impressionnante. Pour s’y retrouver, il faut comprendre les forces et les limites de chaque instrument. Voici les sept outils qui reviennent systématiquement dans les ateliers de contrôle qualité les plus performants.

1. La loupe de poche : indispensable pour les interventions rapides sur le terrain. Grossissement de 5x à 10x. Légère, transportable, robuste. Idéale pour une première détection de défauts grossiers. 2. La loupe compte-fils : spécifique au textile et à l’imprimerie. Permet de compter les trames et de mesurer des mailles avec précision. 3. La loupe binoculaire de table : le couteau suisse de l’inspection industrielle. Vision en relief, grossissement de 7x à 45x, mains libres. Indispensable en électronique, bijouterie, mécanique fine. 4. Le microscope stéréoscopique : pour les inspections à fort grossissement nécessitant une image en relief. Jusqu’à 180x. 5. Le microscope métallographique : pour l’analyse des microstructures métalliques. Grossissement de 50x à 1000x. 6. Le projecteur de profil (comparateur optique) : projette le profil agrandi d’une pièce sur un écran et le compare à un gabarit. Parfait pour les pièces de révolution. 7. Le système de vision industrielle (machine vision) : caméra + logiciel de traitement d’image pour l’inspection automatisée en ligne.

Chaque outil a sa place dans une stratégie de contrôle cohérente. Ne cherchez pas l’outil universel — il n’existe pas. Cherchez l’outil juste pour le défaut juste. Découvrez notre sélection des 7 outils optiques de grossissement essentiels pour le contrôle qualité industriel avec des recommandations concrètes par secteur. Vous pouvez également explorer des références professionnelles comme les loupes électroniques disponibles chez France Loupe pour comparer les modèles adaptés à vos besoins d’inspection.

Titre du schéma : les étapes clés d’un processus de contrôle qualité optique

Ce schéma résume les cinq étapes structurantes d’un processus de contrôle qualité optique industriel. Chaque étape est indissociable des autres : sauter la préparation du poste ou négliger la traçabilité fragilise l’ensemble du dispositif.

Les méthodes d’inspection optique les plus efficaces pour garantir la qualité des pièces usinées de haute précision

Les pièces usinées de haute précision — composants aéronautiques, pièces horlogères, implants médicaux — tolèrent des défauts de l’ordre du micron. Pour inspecter ces pièces, les méthodes classiques atteignent vite leurs limites. Il faut des approches plus sophistiquées, combinant optique, mécanique et traitement du signal.

La première méthode de référence est l’interférométrie optique. Elle mesure la topographie de surface avec une précision nanométrique en analysant les franges d’interférence entre deux faisceaux lumineux. Utilisée pour les miroirs, les lentilles et les surfaces de référence, elle est incomparable pour quantifier la rugosité ou la planéité. La machine de mesure tridimensionnelle (MMT) équipée d’une tête de mesure optique sans contact complète cette approche pour les formes complexes.

La profilométrie optique (confocale ou par focus variation) est une autre technique incontournable. Elle reconstruit en 3D le profil de surface d’une pièce et mesure automatiquement la rugosité Ra, Rz ou les défauts d’ondulation. Pour un usineur qui doit certifier la rugosité d’une portée de roulement, c’est un outil de précision irremplaçable. L’inspection par les méthodes d’inspection optique dédiées aux pièces usinées de haute précision vous présentera ces techniques avec des cas d’application concrets et des recommandations d’équipements.

L’inspection par vision artificielle (AOI – Automated Optical Inspection) prend aussi toute sa place pour les pièces usinées en grande série. Un algorithme de traitement d’image compare chaque pièce à un modèle CAO numérique et détecte instantanément les écarts. À 100 pièces à l’heure, aucun humain ne peut rivaliser en vitesse et en consistance. La combinaison de ces méthodes, sélectionnées selon la criticité et le volume de production, définit la stratégie d’inspection optimale.

Structurer une démarche de contrôle qualité optique durable et évolutive

Le contrôle qualité optique n’est pas un investissement ponctuel. C’est une démarche continue, qui doit évoluer avec vos procédés, vos produits et vos exigences clients. Les entreprises qui traitent ce sujet comme un simple achat d’équipement se retrouvent rapidement avec des outils obsolètes, mal entretenus, et des opérateurs qui ont oublié comment les utiliser.

La durabilité d’un système de contrôle optique repose sur trois piliers. Le premier, c’est la maintenance préventive des instruments : nettoyage des optiques, vérification des étalonnages, remplacement des sources lumineuses. Un objectif encrassé peut réduire la résolution de 30 % sans que personne ne s’en aperçoive. Le deuxième pilier, c’est la formation continue des opérateurs. Les défauts évoluent avec les procédés ; les opérateurs doivent être recalibrés régulièrement sur les critères d’acceptation. Le troisième, c’est la revue périodique des données qualité : un taux de défauts en hausse sur un poste précis signale souvent un problème d’équipement ou de procédé, pas un problème humain.

L’évolutivité, elle, passe par la modularité. Choisissez des instruments dont les objectifs sont interchangeables, des logiciels qui s’intègrent à votre ERP ou QMS, des postes de travail reconfigurables. Quand votre gamme de produits change, votre système de contrôle doit pouvoir s’adapter sans tout recommencer à zéro. C’est cette approche systémique qui distingue les organisations vraiment matures en matière de qualité.

Structurer aujourd’hui ce que vous vérifiez, avec quoi, et selon quels critères, c’est vous épargner demain des crises qualité coûteuses et des clients perdus. Le contrôle qualité optique, bien déployé, n’est pas un coût : c’est un avantage compétitif mesurable, visible sur vos indicateurs de performance et ressenti par vos clients finaux.
